सिंगल स्पिंडल ऑटोमैटिक लाठे
सिंगल स्पिंडल वाली सीएनसी लाठर को सिंगल स्पिंडल लाडल कहा जाता है। दूसरी ओर मल्टी स्पिंडल खराद में एक साथ काम करने वाले छह से आठ स्पिंडल होते हैं। इन अंतराल और सीएनसी अंतराल के लिए परिपत्र सामग्री प्रदान करने के लिए एक लोडिंग लाइब्रेरी या बार लोडिंग लाइब्रेरी के साथ संलग्न। यह घोड़े की जगह पर स्थापित नाली या दूरबीन ट्यूब के माध्यम से खराद से जुड़ा होता है। यह एक लोडिंग सिस्टम या मटेरियल फ्लो सिस्टम है।
काटने वाला उपकरण उस हिस्से को मिलने के लिए तीन अलग-अलग कुल्हाड़ियों के साथ चलता है जिसे आप संसाधित कर रहे हैं: बैक-टू-फ्रंट, साइड टू साइड और ऊपर और नीचे।
कटिंग टूल को क्षैतिज या खड़ी रूप से तय किया जा सकता है और वर्कपीस संसाधित होने पर घुमाया जा सकता है। आप इसे मिल खांचे, स्तर सतहों, ड्रिल और नल छेद करने के लिए उपयोग कर सकते हैं, और तेज किनारों में कटौती ।
● आयातित एनएसके बीयरिंग, THK रैखिक गाइड शिकंजा, उच्च परिशुद्धता और लंबे जीवन।
● पूर्ण प्रक्रिया तेल ठंडा बिजली धुरी, कोई मृत कोण उच्च गति से ठंडा।
● यह मशीन पूर्ण संचालन को अपनाती है, समय और श्रम की बचत करते हुए मूल बिंदु पर लौटने की कोई आवश्यकता नहीं है।
● तीन धुरी मशीन उपकरण, एक तरफा उच्च गति आपरेशन के लिए उपयुक्त है।
● सॉफ्टवेयर सुधार के कारण, मशीन सटीकता में सुधार होता है और चक्र समय छोटा हो जाता है।
● ग्राहक घटक की उपयुक्तता के अनुसार गाइड बुशिंग प्रकार या बुशलेस बुशिंग प्रकार चुन सकते हैं।
 |  |
प्राचल
मद | ZR20-3 | |
मशीनिंग | अधिकतम सामग्री आकार मिमी | Φ20mm |
उप धुरी अधिकतम प्रसंस्करण व्यास | Φ20mm | |
एक समय में अधिकतम प्रसंस्करण लंबाई | 180 मिमी | |
मुख्य धुरी अधिकतम ड्रिलिंग व्यास | Φ10mm | |
मुख्य धुरी दोहन व्यास | M10 | |
साइड रोटरी टूल मैक्स ड्रिलिंग व्यास | Φ8mm | |
साइड रोटरी टूल मैक्स टैपिंग व्यास | एम 6 | |
धुरी | मुख्य धुरी गति | 10 ~ 8000rpm/मिनट |
सब स्पिंडल गति | 10 ~ 8000rpm/मिनट | |
मुख्य और उप धुरी सी अक्ष मिन अनुक्रमण | 0.001° | |
मुख्य धुरी व्यास | Φ22mm | |
मुख्य धुरी की जेड एक्सिस ट्रैवल दूरी | 280 | |
धुरी रन आउट सहिष्णुता | ≤0.004मिमी | |
X/Y/Z दोहराया सटीकता | ≤0.002 मिमी | |
X/Y/Z पोजिशनिंग सटीकता | ≤0.003mm | |
प्रणाली | सिस्टम प्रकार | ताइवान सिंटेक्स 20TA |
नियंत्रित धुरी | 3 | |
न्यूनतम सेटिंग यूनिट | 0.001 मिमी | |
तेजी से खिला गति | 24m/मिनट | |
एलसीडी | कलर स्क्रीन | |
उपकरण | मुख्य धुरी O.D. उपकरण | 5 टुकड़े (12mmX12mm) |
साइड मिलिंग रोटरी उपकरण | 2 टुकड़े ER11+2 ER16 | |
मुख्य धुरी अंत चेहरा तय उपकरण | 4 टुकड़े ×ER16 | |
मोटर | मुख्य धुरी शक्ति | 3.7 किलोवाट |
सर्वो मोटर रेटेड पावर | 0.75 किलोवाट | |
साइड मिलिंग रोटरी टूल रेटेड पावर | 0.75 किलोवाट | |
कूलिंग पंप पावर | 0.22 किलोवाट | |
स्नेहक पंप पावर | 24W | |
- | बिजली क्षमता | 11किलोवाट |
मुख्य धुरी ऊंचाई | 1060 | |
मशीन का आकार (एल * डब्ल्यू * एच) | 1720X1040X1690 | |
एयर प्रीश्योर | 0r से ऊपर 0.4 MPa के बराबर है | |
एनडब्ल्यू | 1300 किग्रा | |
मुख्य सहायक ब्रांड और मूल स्थान
| नाम | मूल और ब्रांड |
ऑपरेशन सिस्टम | ताइवान सिंटेक |
स्पिंडल और ड्राइवर | तेल ठंडा इलेक्ट्रिक धुरी/सिंटेक ड्राइवर |
असर | जापान एनएसके |
गाइड रेल | जापान THK |
गाइड पेंच | जापान THK |
सर्वो मोटर | ताइवान सिंटेक |
मोटर चालक | ताइवान सिंटेक |
विद्युत घटक | जर्मनी श्नाइडर |
स्नेहक प्रणाली | जापान हर्ग |
रिले | जापान ओमरॉन |
स्ट्रोक स्विच | जापान ओमरॉन |
चुंबकीय वाल्व | ताइवान एयरटैग |

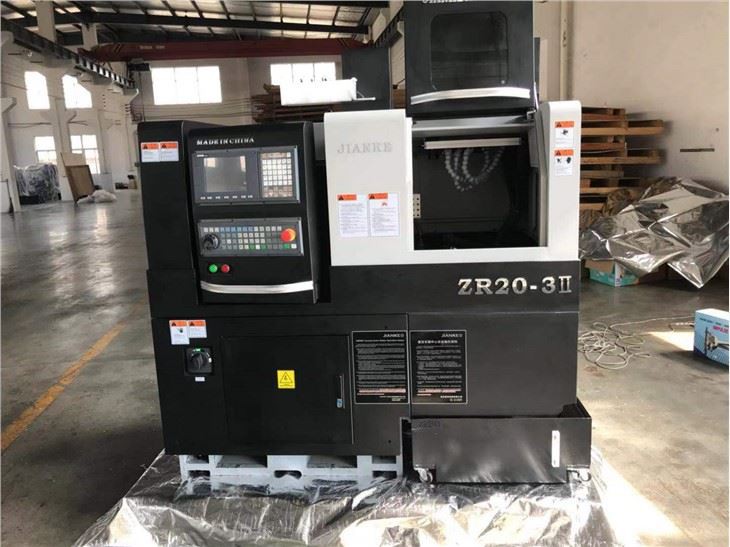

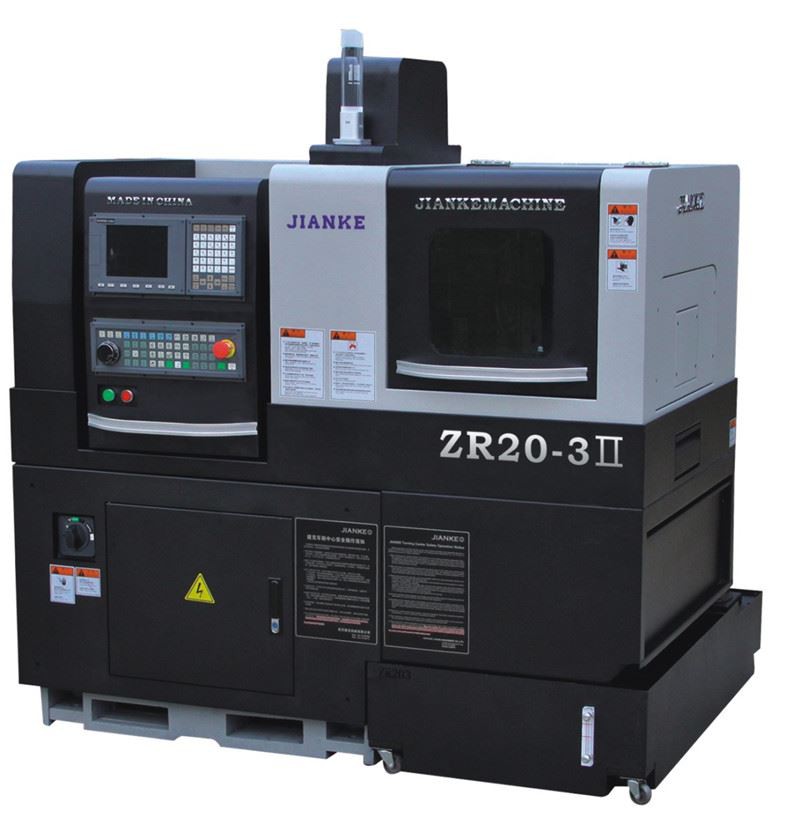

एकल धुरी स्विस सीएनसी lathe ZR20-3II | |||
प्रणाली | ताइवान सिंटेक | सिंटेक्स21TB-एच | |
कंट्रोल चैनल | सिंगल चैनल | ||
न्यूनतम सेटिंग यूनिट | 0.001 मिमी | ||
सबसे तेज गति | 24 मीटर/मिनट | ||
मशीनिंग क्षमता | मैक्स प्रोसेसिंग व्यास। | 20 मिमी | |
एक समय में अधिकतम सामग्री खिलाने की लंबाई | गाइड झाड़ी के साथ | 90 मिमी | |
गाइड बुश के बिना | 1:2.5D (व्यास:लंबाई) | ||
मुख्य धुरी अधिकतम ड्रिलिंग व्यास। | अक्षीय | Φ10mm | |
मुख्य धुरी अधिकतम टैपिंग व्यास। | अक्षीय | एम8 | |
मुख्य धुरी अधिकतम ड्रिलिंग गहराई | अक्षीय | 40 मिमी | |
रोटरी हेड मैक्स ड्रिलिंग दीया। | अरीय | Φ10mm | |
रोटरी हेड मैक्स टैपिंग दीया। | अरीय | एम8 | |
औजार | उपकरण व्यवस्था | दोनों तरफ डबल पंक्ति उपकरण | |
मुख्य धुरी टर्निंग टूल | 5 टुकड़े | 12X12mm | |
मुख्य धुरी पक्ष रोटरी प्रमुख | 4 टुकड़े | 2 ER11+2 ER16 | |
मुख्य धुरी अंत चेहरा फिक्स्ड टूल धारक | 4 टुकड़े | ER11/ER16 | |
मुख्य धुरी | मुख्य धुरी प्रकार | बिल्ड-इन ऑयल कूलिंग इलेक्ट्रिक मेन स्पिंडल | |
मुख्य धुरी गति | 8000rpm/मिनट | ||
मुख्य धुरी अनुक्रमण | 0.001° | ||
पूर्व व्यास के माध्यम से मुख्य धुरी | 22 मिमी | ||
मुख्य धुरी केंद्र ऊंचाई | 990मिमी | ||
मोटर पावर | मुख्य धुरी शक्ति | 3.7किलोवाट | |
साइड रोटरी हेड मोटर पावर | 0.75किलोवाट | ||
साइड रोटरी हेड स्पीड | 6000rpm/मिनट | ||
चल रहा है धुरी संख्या | 3 धुरी | एक्स, वाई, जेड | |
एक्सिस मोटर पावर चलती | 0.75किलोवाट | ||
दूसरों | पार्ट्स रिसीवर डिवाइस | छोटे भाग | दूरबीन रिसीवर डिवाइस |
लंबे हिस्से | दूरबीन धारक डिवाइस | ||
बिजली आपूर्ति | 10.5 किलोवाट | ||
हवा का दबाव | 0.4MPa से ऊपर | ||
तेल टैंक की मात्रा | 175L | ||
खराद आकार | 1.65mx1.4mx1.7 m | ||
लाठ वजन | 1785KG | ||
मशीन विन्यास
| नाम | ब्रांड | आपूर्तिकर्ता क्षेत्र |
ऑपरेशन सिस्टम | सिंटेक्स | चीन ताइवान |
धुरी और ड्राइवर | तेल ठंडा इलेक्ट्रिक धुरी/सिंटेक ड्राइवर | चीन ताइवान |
असर | एनएसके | जापान |
गाइड रेल | THK/Rexroth | जापान/जर्मनी |
गेंद पेंच | टीएचके | जापान |
सर्वो मोटर | सिंटेक्स | चीन ताइवान |
मोटर चालक | सिंटेक्स | चीन ताइवान |
विद्युत घटक | श्नाइडर | जर्मनी |
स्नेहक प्रणाली | हर्ग | जापान |
रिले | ओमरॉन | जापान |
लिमिट स्विच | ओमरॉन | जापान |
इलेक्ट्रोमैग्नेटिक वाल्व | एयरटैग | चीन ताइवान |
वैकल्पिक सामान
| विकल्प आइटम | अनुशंसित ब्रांड |
रोटरी गाइड बुश | नानजिंग जियानके |
ऑटोमेटिक बार फीडर | सूज़ौ IEMCA |
कोलेट/गाइड बुश | सिचुआन एचएंडबी |
स्वचालित चिप कन्वेयर | सूज़ौ (एलएनएस) |
तेल धुंध कलेक्टर | फुजियान हाओशेंग |
उच्च दबाव पंप | कुनशान जिंग्यू सटीक |
अंत चेहरा रोटरी प्रमुख | नानजिंग जियानके |
प्लू और उपकरण डालें (रोटरी बेस) | चीन ताइवान सोंगजिया |
